Saksa tehnoloogial põhinev plasttorude poolirull, mida kasutatakse peamiselt alumiinium-plast komposiittoru, kaabli, torujuhtme ja väikese vooliku jne kerimiseks. See on kompaktne, automaatne ja hõlpsamini kasutatav.
1.Plasttoru mähisToote tutvustus
G-seeria poolirull
· Pidev pinge ja joonkiirus kerimise ajal;
· Pneumaatiline juhtimine kerimisel ja lahtikerimisel;
· Hea mähise kvaliteet servomootori mähise kaudu;
· Pikkuse loenduri seade (valikuline);

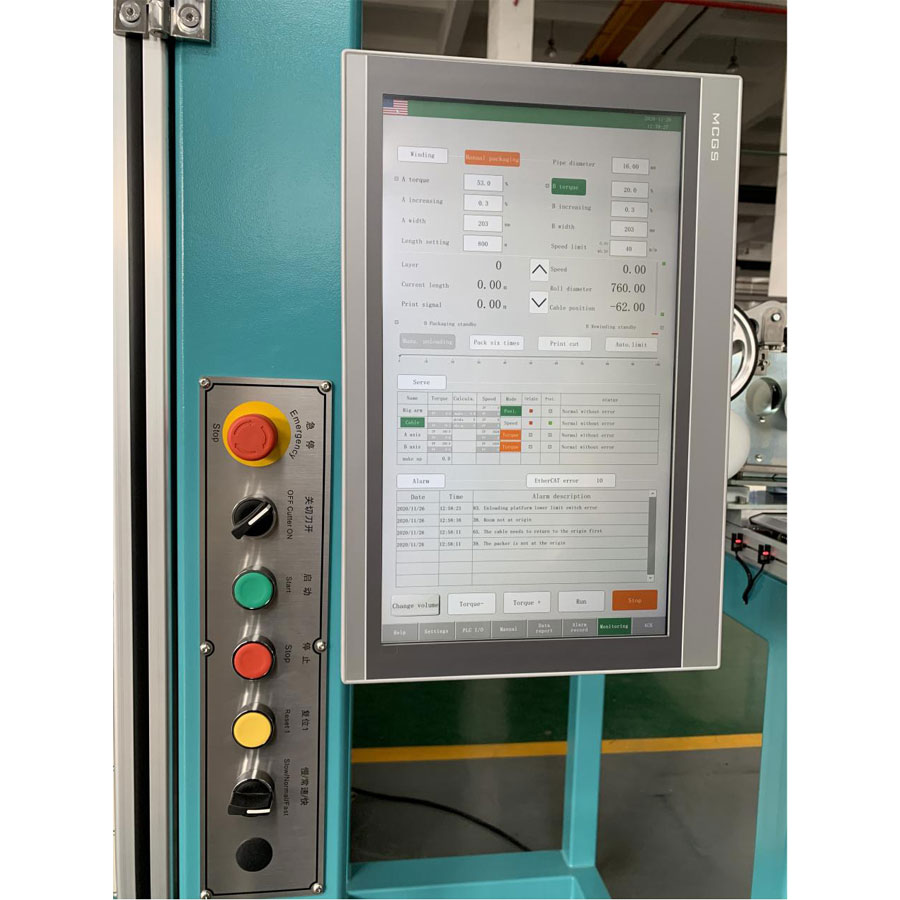

· PLC juhtimissüsteem.
2. Plasttoru mähisToote parameeter (spetsifikatsioon)
Mudel |
Jaam |
Torude vahemik |
Mähise läbimõõt |
Mähise laius |
Keeramise kõrgus |
Mootori võimsus |
Kiirusvahemik |
JQ2S32G -35 |
Topeltjaam |
Φ16~Φ32 |
Φ360~Φ700 |
250-400 |
300 |
2 x 1,5 |
3,5-35 |
JQ4S32G -35 |
Topeltjaam |
Φ16~Φ32 |
Φ360~Φ700 |
250-400 |
300 |
2 x 1,5 |
3,5-35 |
JQ2S63G -35 |
Topeltjaam |
Φ20~Φ65 |
Φ 550~Φ 1200 |
300-500 |
300 |
2x3 |
3,5-35 |
JQ1S180G |
Üks jaam |
Φ75~Φ180 |
Φ1600~Φ2600 |
600-1200 |
300 |
3 |
0,6-6 |
JQ1S110G |
Üks jaam |
Φ75~Φ110 |
Φ1600~Φ2000 |
500-1000 |
500 |
3 |
06.-8.5/12 |
JQDB-32U |
Kahe jaama automaat |
Φ16~Φ32 |
400 ½žÎ¦ 500 |
200-300 |
300 |
2 x 2 |
1-50 |
Parameetrid võivad muutuda ilma ette teatamata
3.Plasttoru mähisToote üksikasjad

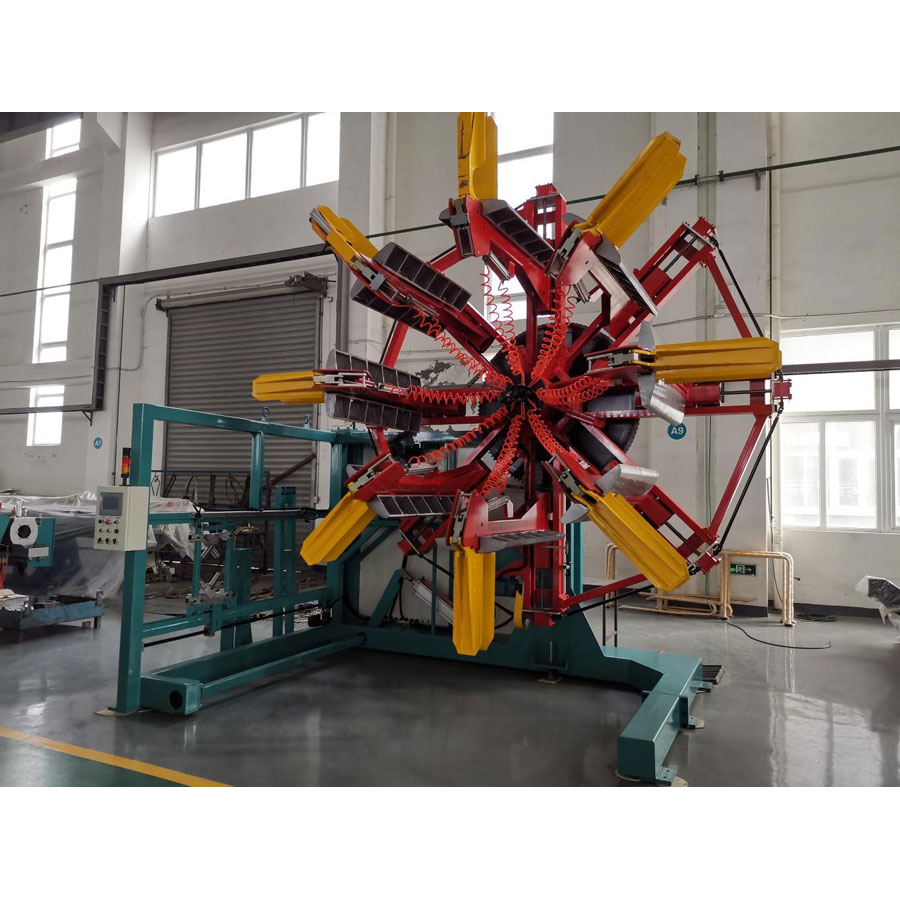

JQ1S180G ühe jaama toruspiraal
JQ4S32G-35 neljajaama torurull

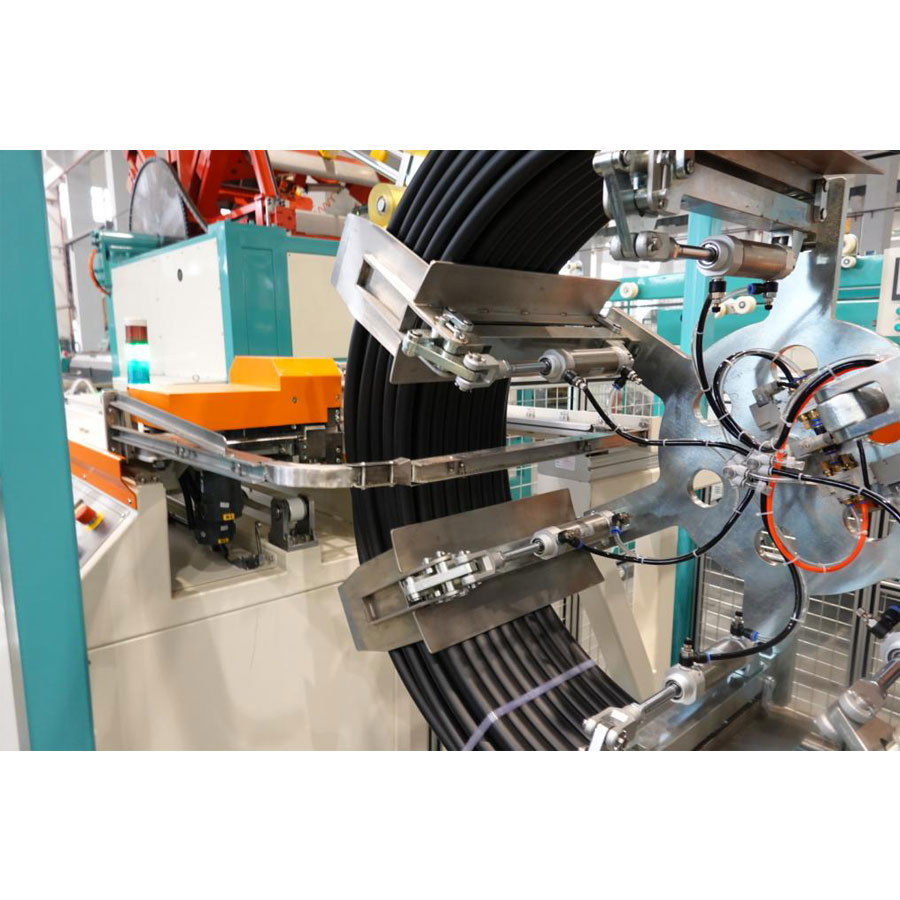

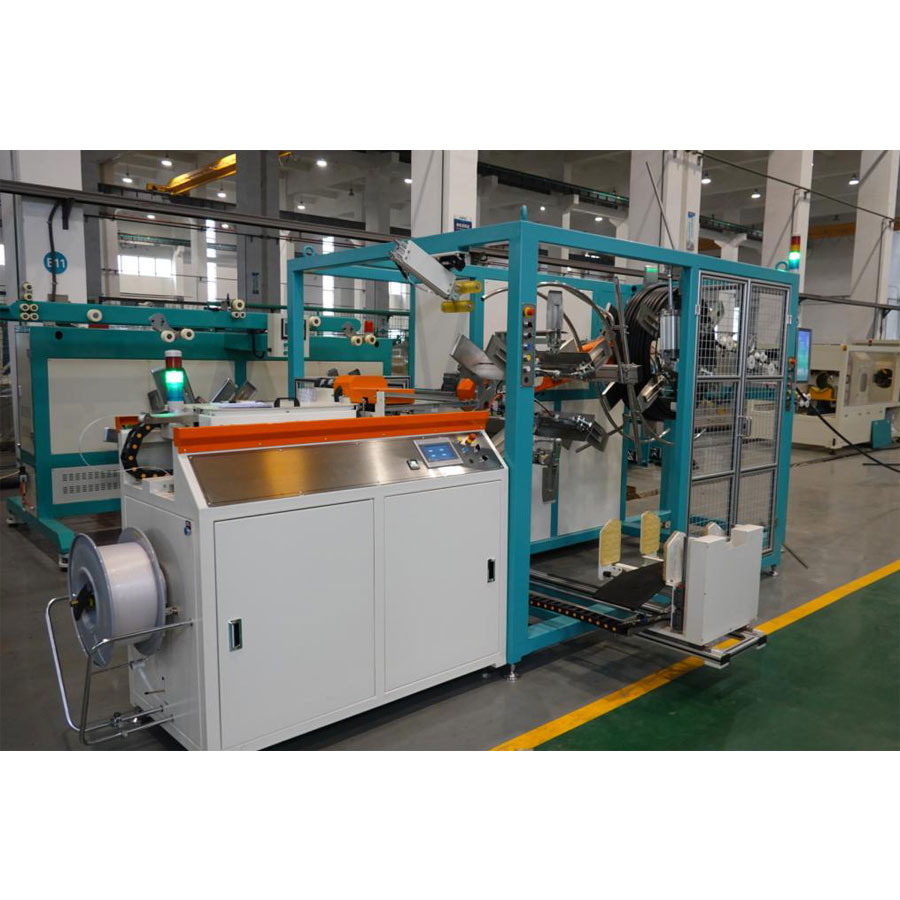

JQDB-32U automaatne kerimis- ja pakkimismasin
